Langzeitalterungsanlage für Hochspannungskabel bis 50'000 Volt und 3,5 Ampére

für Tests nach EN-,VDE- und SEV-Normen

Einblick in den Prüfraum mit den Wannen und angeschlossenen Prüflingen.

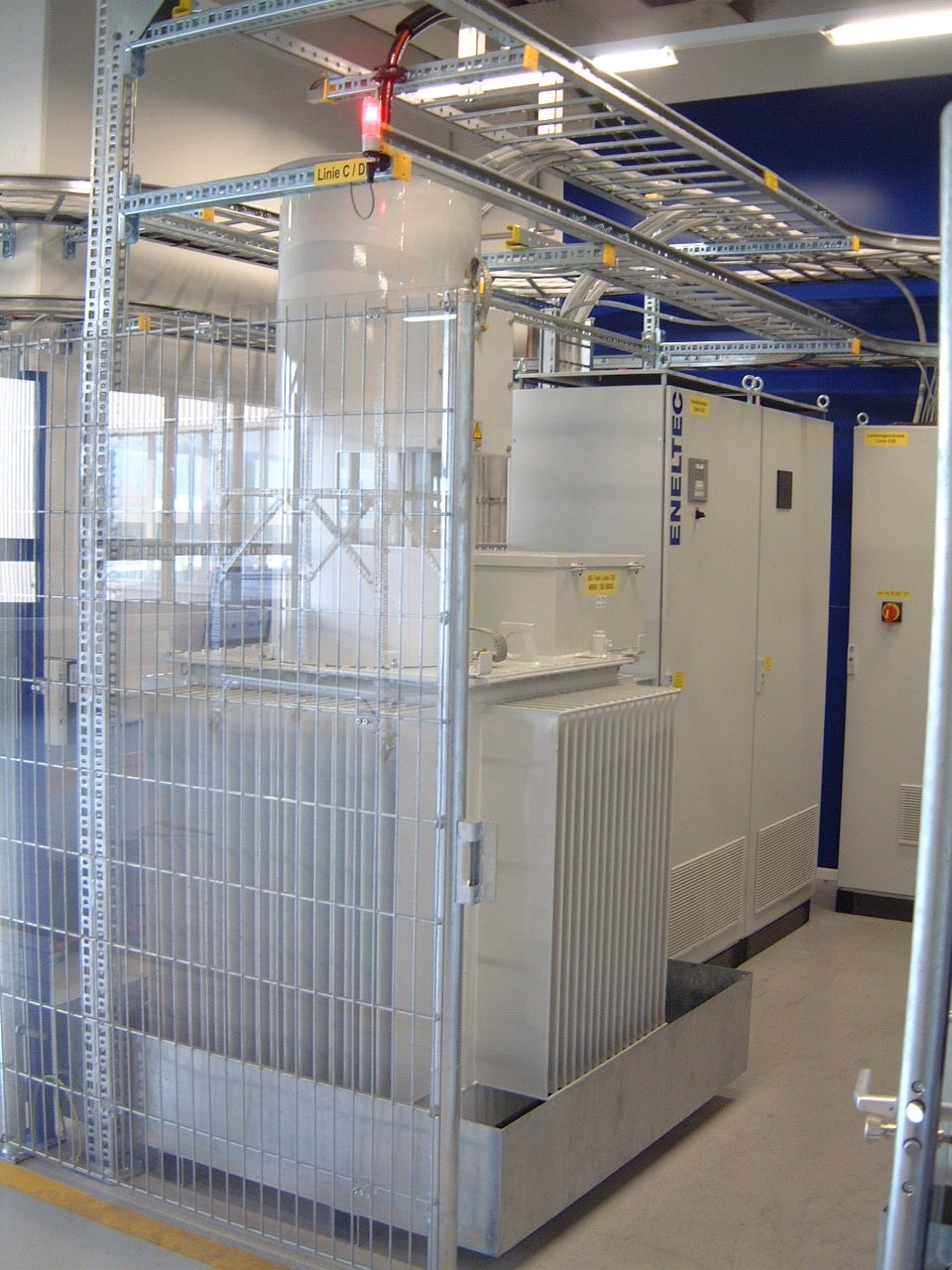

Hochspannungstrafo und Kompensation

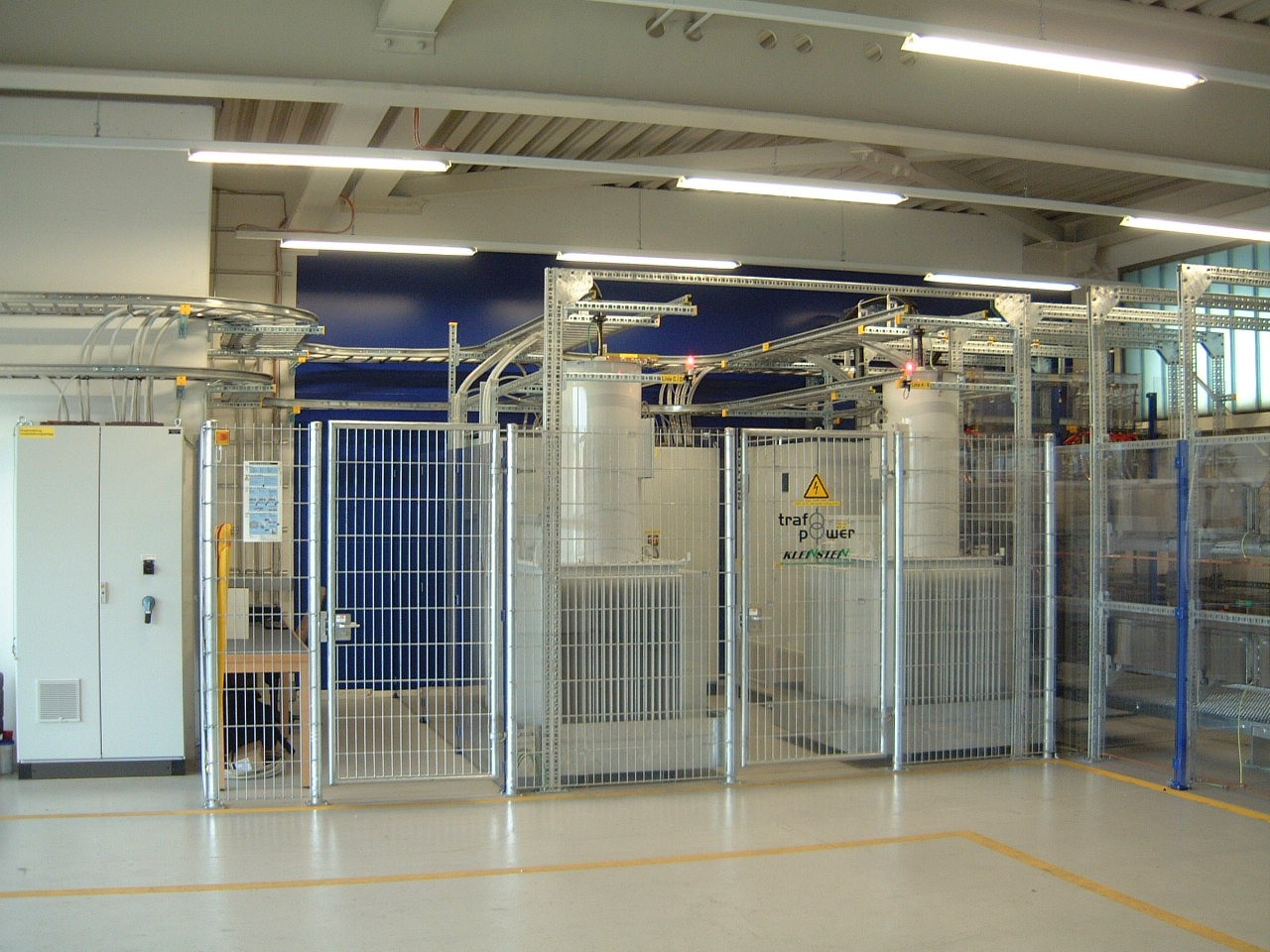

Kommando- und Steuerraum

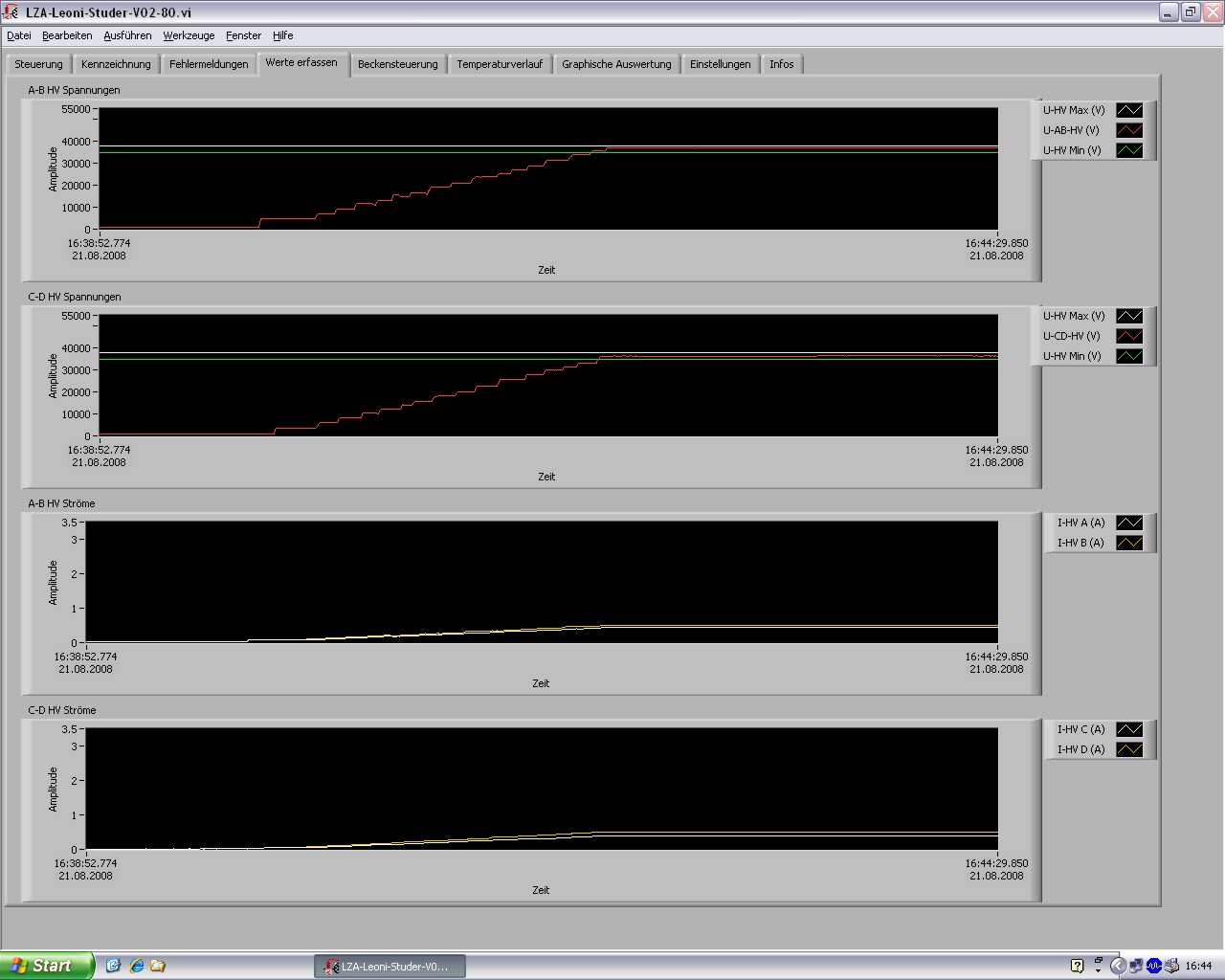

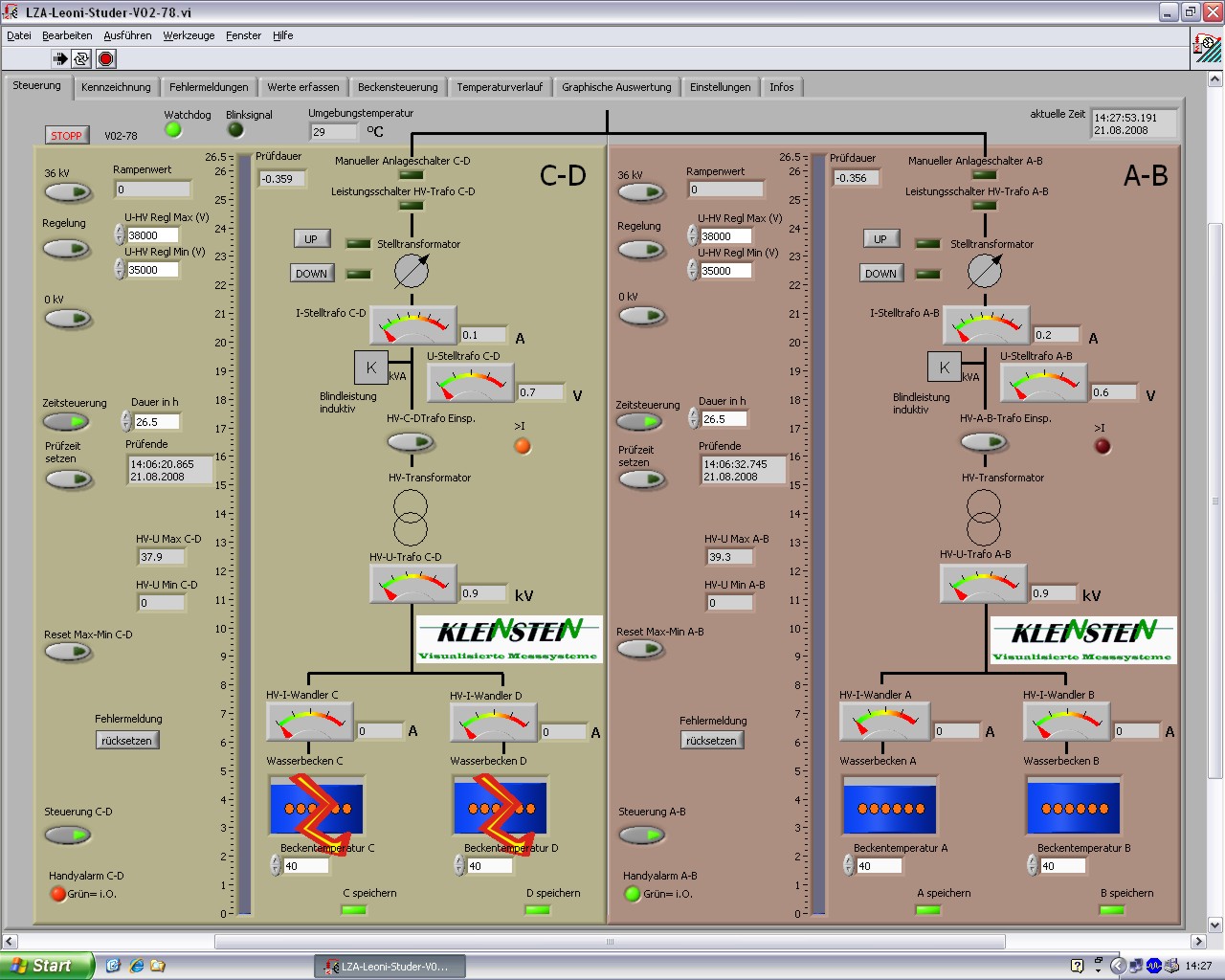

Blick auf den Monitor

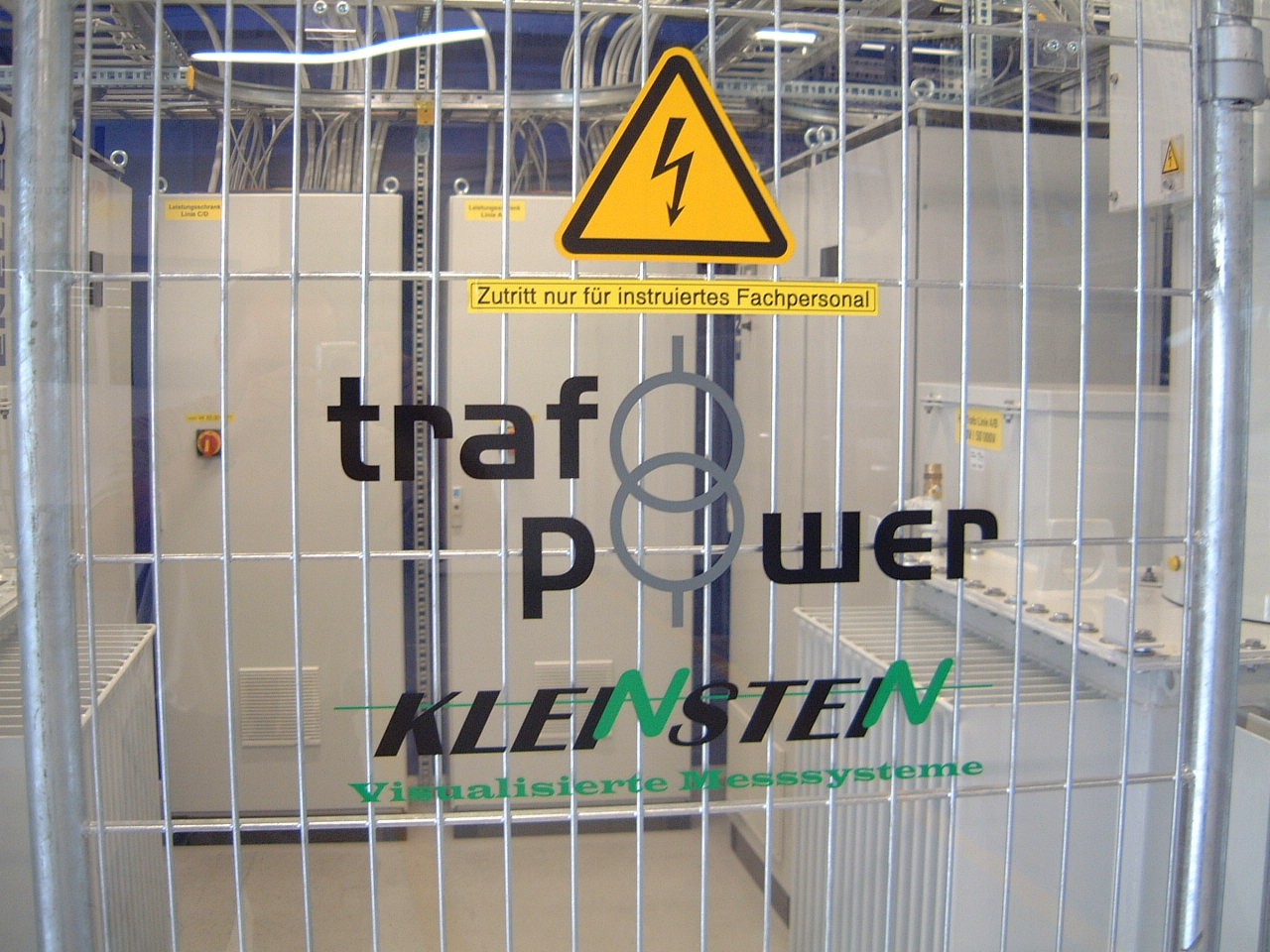

Die Anlage wurde durch Kleinstein Visualisierte Messsysteme errechnet, geplant, konzipiert, und programmiert.

In Zusammenarbeit mit der Firma Trafopower AG (Kompetenz in Transformatoren, Netz- und Hochspannungstechnik) wurde die Anlage aufgebaut und die Hochspannungskomponenten installiert.

Software

Selbständige Überwachung:

Der Prüfstand ist für Dauerprüfungen ausgelegt. Durch die integrierte Überwachung, kann der Prüfstand selbständig über die Nacht, oder übers Wochenende betrieben werden.

SMS-Meldung:

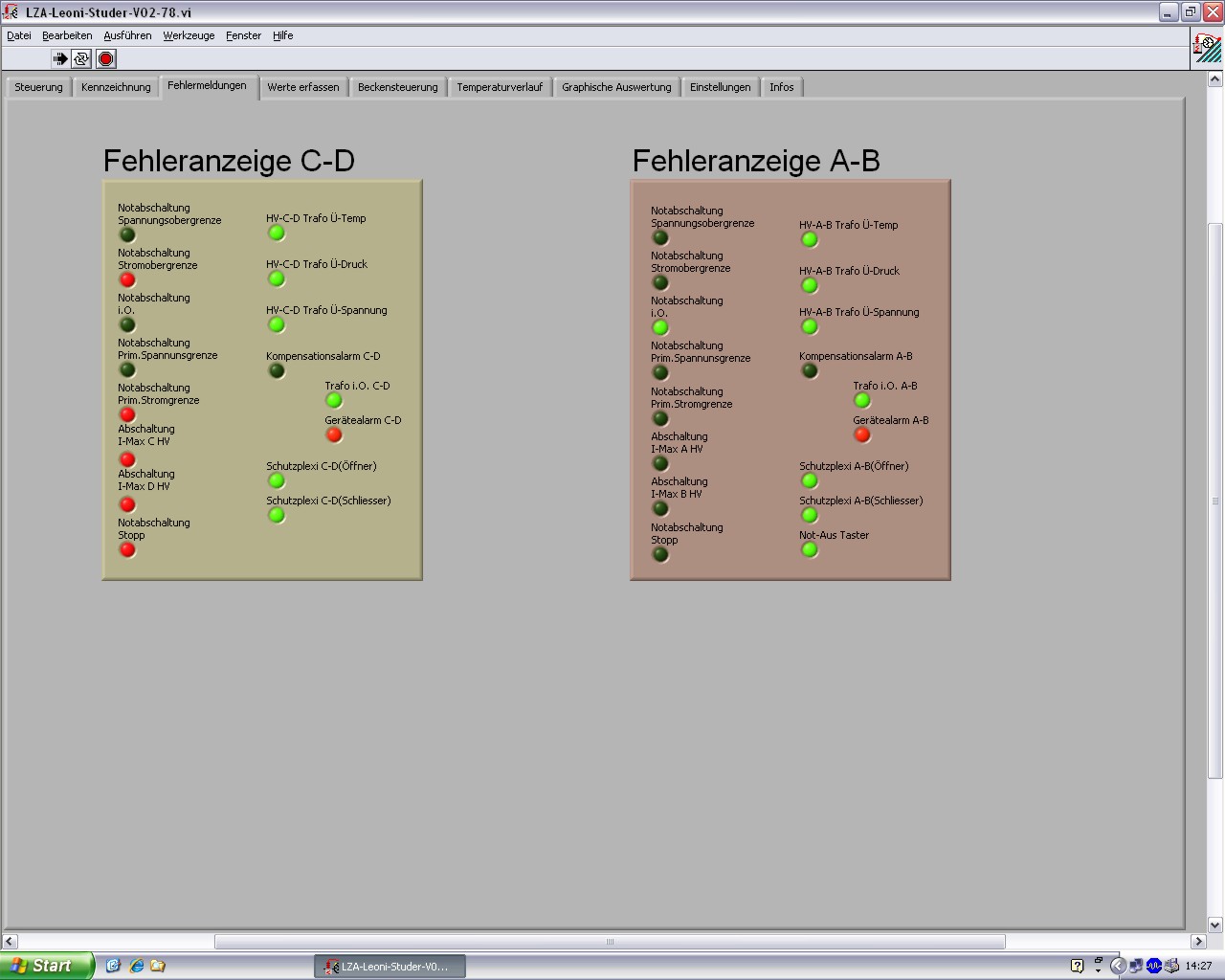

Bei einem Fehlerfall (z.B.: Durchschlag eines Prüflings) wird eine SMS-Meldung ausgegeben.

All in one

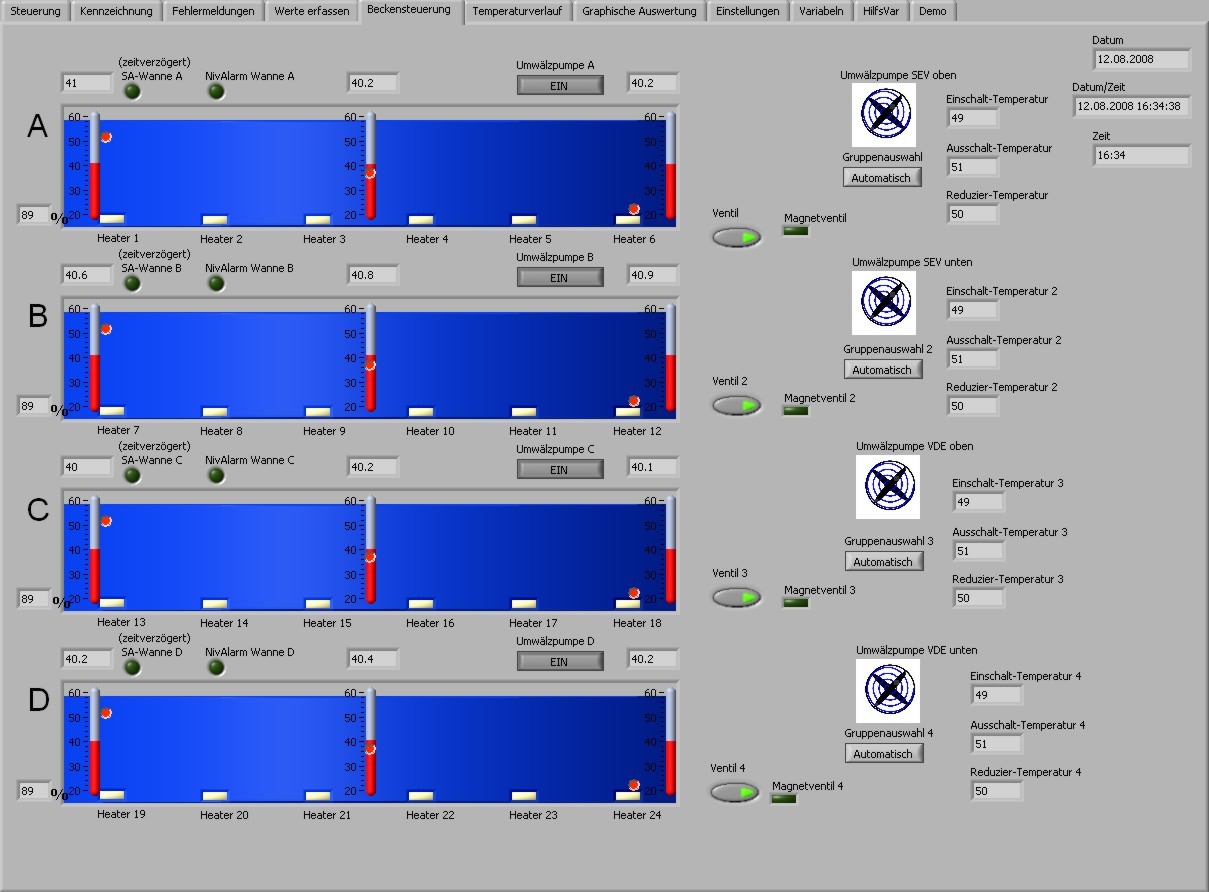

Die Steuerung der Hochspannungsprüfung mit Spannungsregelung, Hoch- und Niederfahrrampen, Zeitsteuerung, automatische Verzeichniserstellung, Fehlerdetektion, sowie die Wasserniveau- und Wassertemperaturregelung mit den nötigen Sicherheitsabschaltungen werden von einem Bedienpult aus gesteuert.
